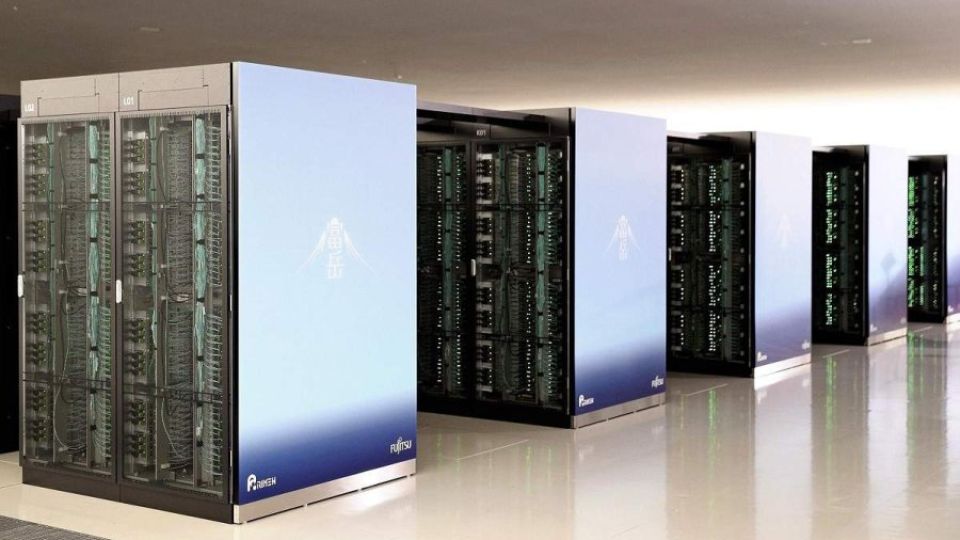

Japonya Eğitim, Kültür, Spor, Bilim ve Teknoloji Bakanlığı (MEXT), daha önce dünyanın en hızlısı olan Fugaku süper bilgisayarının halefini oluşturma planlarını duyurdu. Nikkei’nin raporuna göre Fiziksel ve Kimyasal Araştırma Enstitüsü (RIKEN) ve Fujitsu, geliştirmeye gelecek yıl başlayacak .
Yeni süper bilgisayar, seçilen görevlerde en yüksek zettaflop ölçekli performansla 50 exaflop’luk yapay zeka algoritmaları için performans sergileyecek; makine, bilimsel amaçlarla yapay zeka ile çalışmak için kullanılacak. Başka bir deyişle sistem, sekstilyon kayan nokta işlemi gerçekleştirebilecek; zettafloplar exafloplardan bin kat daha hızlıdır ve eğer Japonya 2030 yılına kadar böyle bir sistem kurarsa gerçekten dünyadaki en güçlü süper bilgisayara sahip olacak.
Fugaku Next süper bilgisayarındaki her hesaplama düğümü, çift duyarlıklı (FP64) için birkaç yüz teraflopluk, FP16 kesinliği için yaklaşık 50 petaflopluk ve 8 bitlik kesinlik için yaklaşık 100 petaflopluk tepe performansına sahip olacaktır; HBM belleği birkaç yüz TB/sn’lik bir verim sağlayacaktır. Karşılaştırıldığında, Fugaku bilgi işlem düğümü 3,4 teraflop çift duyarlıklı, 13,5 teraflop yarı duyarlıklı (FP16) ve 1,0 TB/sn bellek bant genişliği sağlar.
Sistemin geliştirildiği ilk yıl için bakanlık 4,2 milyar yen (29,05 milyon dolar) tahsis edecek ve toplam hükümet finansmanı 110 milyar yen’i (761 milyon dolar) aşacak. Geliştirme, Japonya’nın en ünlü araştırma enstitülerinden biri olan RIKEN tarafından yönetilecek; MEXT’nin sistemde Japon teknolojilerinin maksimum düzeyde bulunmasını gerektirdiği gerçeği göz önüne alındığında, ekipman geliştirme öncelikli olarak Fujitsu tarafından gerçekleştirilecektir. MEXT belgeleri, Fugaku Next mimarisi için herhangi bir özel gereksinim belirtmiyor; muhtemelen özel hızlandırıcılara sahip merkezi işlemciler veya merkezi ve grafik işlemcilerin bir kombinasyonu olacaktır.
Fugaku’nun halefi, Fujitsu işlemcileri üzerinde çalışıyorsa, MONAKA’dan sonra çıkacak olan ve 150’ye kadar Armv9 çekirdeğine sahip yongaları alacak. Çok çekirdekli kristaller ve SRAM ve I/O kristalleri üzerine dağıtılmış, çok çipli konfigürasyondaki bir bileşenden bahsediyoruz. İkincisi, çeşitli hızlandırıcılar ve çevre birimleri için DDR5 belleğin yanı sıra PCIe 6.0 ve CXL 3.0 arayüzleriyle çalışma sağlar. Çekirdek kristaller TSMC’nin 2nm proses teknolojisi kullanılarak üretilecek. Fujitsu MONAKA’nın halefi, daha fazla sayıda çekirdeğe ve daha güçlü arayüzlere sahip olacak; 1 nm sınıfı proses teknolojisi kullanılarak veya hatta daha gelişmiş bir şekilde üretilebilir.
